XBB Dongle & PowerUnit är ett mycket snabbt och definitivt det enklaste sättet att installera ett extraljus eller annan extra enhet i en bil med OBD-II-port. När XBB Dongle är ansluten till bilens OBD-II-uttag får den information om extraljus direkt från bilens CAN-buss och sänder informationen trådlöst till XBB PowerUnit-reläet.

XBB Dongle konfigureras med XBB-mobilappen (tillgänglig för Android och iOS). Trådlös dataöverföring mellan enheterna gör installationen enklare och snabbare eftersom det inte behövs några kablar mellan bilens insida och motorhuvet.

Reläet har två utångar med en strömstyrka på 15 A och 5 A. Båda utgångarna kan programmeras att följa och koppla ihop olika funktioner, t.ex. om output 1 programmeras att följa fjärrljusen kan den direkt förse extraljus med ström och output 2 kan tillika följa t.ex. parkeringsljusen och förse ett separat parkeringsljus med ström.

Om du vill ansluta mycket kraftfulla lampor eller andra enheter med hög strömförbrukning så krävs ett separat effektrelä. XBB PowerUnit-reläet kan endast användas för att styra effektreläets excitering.

Kontrollera att din bil är listad under kompatibla fordon: https://www.xbb.se/xbbTable/bilmodeller.php

• För installation av ett extraljus eller annat tillbehör i ett fordon utrustat med en OBD-II-port
• Relä med 2 strömutgångar, 15 A och 5 A
• Stryrs via mobil XBB-app (Android och iOS)

Tips för installationen:
• Ladda ner appen och registrera dig som användare
• Kom ihåg att bekräfta ditt användarkonto med koden som skickas till din e-postadress
• Platstjänsterna måste vara aktiverade för att appen ska känna igen XBB Dongle & PowerUnit-reläet
• Installera alltid XBB PowerUnit-reläet upprätt, alltså med polerna vända nedåt (IP53-klassning endast vid installation på detta sätt)
• Om du installerar XBB PowerUnit-reläet i ett förmonterat kablage för extraljus ska du kontrollera att reläpositionernas anslutningar stämmer överens med reläpositionerna I de flesta serier måste positionen för jord- och excitationskablarna ändras.
• Tvätta inte med högtryckstvätt eller vatten nära XBB PowerUnit-reläet, koppla bort reläet innan tvätt vid behov
• Installera XBB Dongle och PowerUnit-reläet så nära varandra som möjligt för att hålla svarstiden kort, ett långt avstånd kommer att fördröja anslutningstiden avsevärt
• Följ anvisningarna noga och läs igenom dem ordentligt samt kontrollera i appen att SYSTEM_ACTIVE fungerar korrekt

XBB Dongle & PowerUnit OBD-II extraljusrelä 12/24 V

XBB Smart Button är en trådlös fjärrkontroll för mångsidig använding av extraljus med hjälp av en XBB DongleUnit och Bluetooth-förbindelse. Med denna kan du släcka extraljusen även om bilens fjärrljus ännu är på (t.ex. då du kör i snöyra). Samma knapp kan också programmeras till att styra t.ex. backljusen.

XBB Smart Button Bluetooth strömbrytare/fjärrkontroll

XBB PP‑CAN‑FD är ett smart kopplingsrelä för styrning av extraljus via fordonets CAN‑buss. Reläet har två 10 A‑utgångar och ansluts direkt till fordonets CAN‑Hi- och CAN‑Lo‑linjer med en kompatibel kabelsats. Den inbyggda styrenheten läser exempelvis helljus- eller backljussignaler från CAN‑bussen och styr extraljusen automatiskt utifrån dessa.

De två 10 A‑utgångarna kan slås samman till en 20 A‑utgång vid behov. Reläet kan även styras manuellt via en analog ingång (pin 4), exempelvis med en separat strömbrytare. XBB PP‑CAN‑FD kan dessutom styra upp till fyra XBB PowerUnit‑reläer eller PowerUnit 6 trådlöst, och stöder även programmering av XBB Smart Button.

Obs! Installation kräver god kunskap om fordonselektronik, då reläet ansluts direkt till fordonets CAN‑buss. Om du vill ha en enklare plug‑and‑play‑lösning, se XBB Dongle & PowerUnit (art.nr 48‑00421).

• Nominell spänning: 12 V
• Drivspänning: 9–36 V
• Maximal belastning: 240 W @ 12 V (om 10 A-utgångarna kombineras)
• Strömförbrukning i standby: 3–5,4 mA
• Dimensioner: 30 x 62,5 mm (Djup x Höjd)
• Material: Plast
• Vikt: 40 g
• IP-klassning: IP65
• Driftstemperatur: -30°C till +85°C
• Anslutning: 7-poligt relä
• Utgång: 2 x 10 A
• Ingång: 1 x analog ingång
• EMC/Godkännanden: RED 2014/53/EU, RoHS3 2015/863/EU, REACH 1907/2006, Bluetooth SIG D053188, ISO 14229-1, ISO 14229-7, CE

Stiftkonfiguration
Stift 1: CAN-L (Låg)
Stift 2: 9–36 V
Stift 3: CAN-H (Hög)
Stift 4: Analog ingångssignal
Stift 5: Utgång 1 (10 A)
Stift 6: GND (Jord)
Stift 8: Utgång 2 (10 A)

XBB Can-buss kopplingsrelä PP-CAN-FD

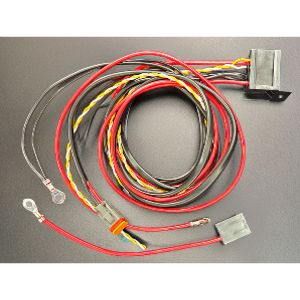

XBB PP‑CAN‑FD kabelsats är avsedd att användas tillsammans med XBB PP‑CAN‑FD smartreläet och möjliggör installation av extraljus i CAN‑bussstyrda fordon. Kabelsatsen ansluts direkt till fordonets CAN‑Hi‑ och CAN‑Lo‑kanaler för en pålitlig installation, men kräver särskild yrkeskunskap.

Kabelsatsen är utrustad med en DT2‑kontakt för anslutning av extraljus upp till max 180 W – detta bör beaktas vid installationen.

• Driftspänning: 12 V
• Maxbelastning: 180 W
• Integrerad ATO‑säkringshållare
• DT2‑kontakt för extraljus
• Kabel mellan relä och extraljus: ca 1300 mm

XBB Can-kabelsats PP-CAN-FD

Med XBB OBD-II Y-förgreningskabeln kan du skapa en extra OBD-II-port i din bil, där du enkelt kan koppla in t.ex. en XBB Dongle®.

• Kabellängd: 2 x 216 mm
• 1 x hankontakt och 2 x honkontakter (OBD)

XBB OBD-II Y-förgreningskabel

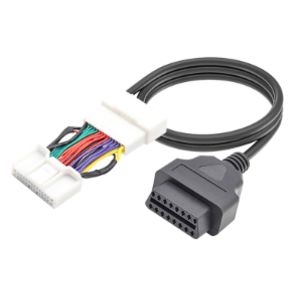

Denna adapterkabel låter dig lägga till en OBD-II-port till Tesla Model 3 och Tesla Model Y-modeller från årsmodell 1-2019.

• Adapterkabel med vilken du kan lägga till den saknade OBD-II-porten till Tesla Model 3 och Tesla Model Y-modeller
• Möjliggör t.ex. användningen av XBB Dongle® & PowerUnit® -extraljusinstallationer
• Obs! Bilen måste vara helt avstängd före installationen, vilket kräver cirka 10 minuters väntan och korrekt utförda avstängningsprocedurer

XBB OBD-II - Tesla adapterkabel (Model 3 & Model Y 2019-)

Med XBB PowerUnit extrareläet kan du enkelt ansluta flera extraljus eller tillbehör.

• XBB PowerUnit-reläet behöver en XBB Dongle® läsare/sändare kopplad i OBD-II-porten för att fungera
• Upp till tre XBB PowerUnit-reläer kan anslutas till en XBB Dongle
• Du behöver först XBB Dongle & PowerUnit OBD-II-reläsatsen 12/24 V för extraljus (produktnummer 48-00421) som sedan kan utökas med detta extra relä

XBB PowerUnit extra kopplingsrelä 12/24 V

Förlängningskabel för XBB OBD-II-port.

• Kabellängd: 230 mm
• Anslutning: 1 x hane, 1 x hona
• Krävs för installation av XBB Dongle-sändare som ansluts till OBD-II-porten i vissa bilar

XBB OBD-II förlängningskabel

Detta är en specialmodell som endast passar Tesla Model S- och Tesla Model X-bilar. För andra XBB-kompatibla fordon passar produkten 48-00421.

En ny sorts kopplingsmetod för extraljus och andra tillbehör där strömförsörjningen kommer direkt från bilens OBD-II-kontakt. När XBB Dongle är ansluten till bilens OBD-II-uttag får den information om extraljus direkt från bilens CAN-buss och sänder informationen trådlöst till XBB PowerUnit-reläet. XBB PowerUnit-reläet kan anslutas i extraljusens kabelsats istället för ett vanligt relä. Reläet har två utgångar med märkström på 15 A och 5 A. Observera att om du vill ansluta mycket kraftfulla lampor eller andra enheter med hög strömförbrukning så krävs ett separat effektrelä. XBB PowerUnit-reläet kan endast användas för att styra effektreläets excitering. XBB Dongle konfigureras med XBB-mobilappen (tillgänglig för Android och iOS). Trådlös dataöverföring mellan enheterna gör installationen enklare och snabbare eftersom det inte behövs några kablar mellan bilens insida och motorhuvet.

• Mycket snabbt och enkelt sätt att installera en extralampa eller annat tillbehör vid OBD-II-porten
• Reläet har två utgångar (output 1: 15 A och output 2: 5 A)
• Båda utgångarna kan programmeras att följa och koppla ihop olika funktioner, t.ex. om output 1 programmeras att följa fjärrljusen kan den direkt förse extraljus med ström och output 2 kan tillika följa t.ex. parkeringsljusen och förse ett separat parkeringsljus med ström
• XBB Dongle konfigureras med XBB-mobilappen (tillgänglig för Android och iOS)
• Kontrollera alltid att din bil är listad under kompatibla fordon

Tips för installationen:
• Ladda ner appen och registrera dig som användare
• Kom ihåg att bekräfta ditt användarkonto med koden som skickas till din e-postadress
• Platstjänsterna måste vara aktiverade för att appen ska känna igen XBB Dongle & PowerUnit-reläet
• Installera alltid XBB PowerUnit-reläet upprätt, alltså med polerna vända nedåt (IP53-klassning endast vid installation på detta sätt)
• Om du installerar XBB PowerUnit-reläet i en färdig kabelsats för extraljus, se till att anslutningarna matchar reläets ände, eftersom man ofta behöver byta plats på jord- och excitationsledarna
• Tvätta inte med högtryckstvätt eller vatten nära XBB PowerUnit-reläet, koppla bort reläet innan tvätt vid behov
• Installera XBB Dongle och PowerUnit-reläet så nära varandra som möjligt för att hålla svarstiden kort, ett långt avstånd kommer att fördröja anslutningstiden avsevärt
• Följ anvisningarna noga och läs igenom dem ordentligt samt kontrollera i appen att SYSTEM_ACTIVE fungerar korrekt

XBB Dongle & PowerUnit OBD-II relä för extraljus 12/24 V Tesla Model S/X

XBB PowerUnit 6 är ett relä utvecklat för styrning av fordonsbelysning och gör det möjligt att ansluta upp till sex separata lampor i ett CAN‑bussstyrt fordon. PowerUnit 6 har sex utgångar, vardera med en maxbelastning på 120 W @ 12 V. Funktionen motsvarar den ursprungliga XBB PowerUnit‑modellen, men möjliggör fler ljus eller ljusfunktioner (t.ex. positionsljus, backljus m.m.) samtidigt.

PowerUnit 6 används tillsammans med XBB Dongle, exempelvis när extraljus ska installeras i ett fordon där styrsignalen inte kan tas direkt från lampans kabel och helljussignalen måste läsas via OBD‑II‑porten. Dongeln ansluts i OBD‑porten och skickar helljussignalen trådlöst till PowerUnit‑enheten, som i sin tur styr lamporna. En XBB Dongle kan ansluta upp till fyra PowerUnit‑reläer, vilket innebär upp till 24 utgångar om PowerUnit 6 används.

Reläet klarar upp till sex lampor à 120 W direkt. För kraftigare lampor kan PowerUnit 6 styra ett separat kopplingsrelä. Det är även möjligt att slå samman två utgångar för att driva en lampa upp till 240 W – då ska kablarna vara lika långa och av samma tjocklek för korrekt strömfördelning.

Tekniska data
• Nominell spänning: 12 / 24 V
• Driftspänning: 9–36 V
• Strömförbrukning i viloläge: 4–5,3 mA
• Maxbelastning: 6 × 10 A (~120 W @ 12 V)
• Flatstift: 10 × 6,3 mm
• Driftstemperatur: −40 till +85 °C
• IP-klassning: IP53

Tips för installation och användning:
• Installera alltid PowerUnit 6 stående med kontakterna nedåt (krävs för IP53‑klassning)
• Undvik högtryckstvätt nära enheten – ta bort reläet vid behov
• Placera XBB Dongle och PowerUnit 6 så nära varandra som möjligt för snabb signalöverföring

XBB PowerUnit 6 extra kopplingsrelä 12/24 V

Den separat sålda XBB Dongle-styrenheten är ett utmärkt val när man inte vill använda det färdiga XBB Dongle & PowerUnit-paketet.

När XBB Dongle kombineras med PowerUnit eller PowerUnit 6 kopplingsrelä möjliggörs. en mycket snabb och enkel installation av extraljus på fordon där helljuset styrs via CAN-buss.

• Läser av helljus och andra ljussignaler direkt från OBD‑porten
• Möjliggör snabb och smidig installation av extraljus på CAN‑buss‑styrda fordon
• Kräver separat PowerUnit eller PowerUnit 6 kopplingsrelä
• En XBB Dongle kan styra upp till fyra PowerUnit‑reläer
