Name: XBB Can-kabelsats PP-CAN-FD
Brand: XBB
SKU: 48-01132
Price: 619 SEK
Availability: OutOfStock

Övriga produkter

Biltillbehör

Extraljus och tillbehör

Monteringstillbehör för extraljus

Elinstallationstillbehör för extraljus

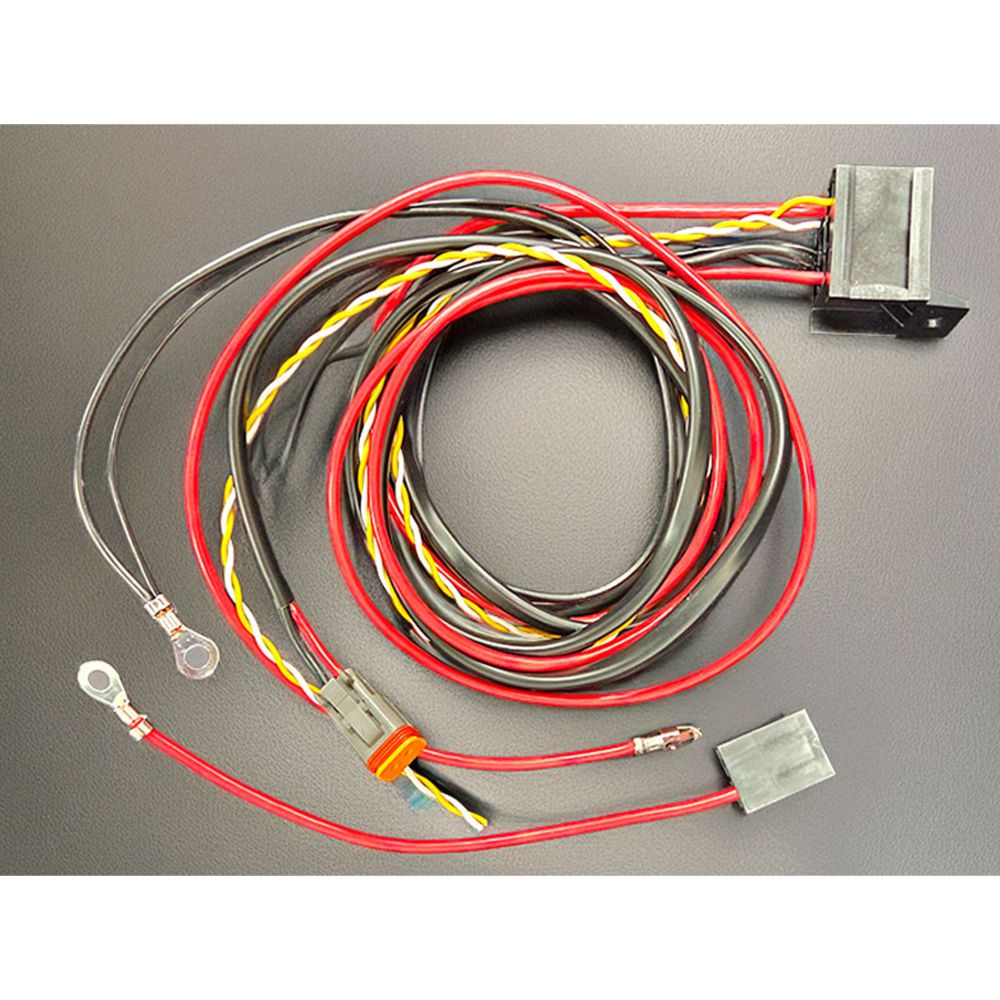

XBB PP‑CAN‑FD kabelsats är avsedd att användas tillsammans med XBB PP‑CAN‑FD smartreläet och möjliggör installation av extraljus i CAN‑bussstyrda fordon. Kabelsatsen ansluts direkt till fordonets CAN‑Hi‑ och CAN‑Lo‑kanaler för en pålitlig installation, men kräver särskild yrkeskunskap.

Kabelsatsen är utrustad med en DT2‑kontakt för anslutning av extraljus upp till max 180 W – detta bör beaktas vid installationen.

• Driftspänning: 12 V
• Maxbelastning: 180 W
• Integrerad ATO‑säkringshållare
• DT2‑kontakt för extraljus
• Kabel mellan relä och extraljus: ca 1300 mm

XBB Can-kabelsats PP-CAN-FD

XBB PP‑CAN‑FD är ett smart kopplingsrelä för styrning av extraljus via fordonets CAN‑buss. Reläet har två 10 A‑utgångar och ansluts direkt till fordonets CAN‑Hi- och CAN‑Lo‑linjer med en kompatibel kabelsats. Den inbyggda styrenheten läser exempelvis helljus- eller backljussignaler från CAN‑bussen och styr extraljusen automatiskt utifrån dessa.

De två 10 A‑utgångarna kan slås samman till en 20 A‑utgång vid behov. Reläet kan även styras manuellt via en analog ingång (pin 4), exempelvis med en separat strömbrytare. XBB PP‑CAN‑FD kan dessutom styra upp till fyra XBB PowerUnit‑reläer eller PowerUnit 6 trådlöst, och stöder även programmering av XBB Smart Button.

Obs! Installation kräver god kunskap om fordonselektronik, då reläet ansluts direkt till fordonets CAN‑buss. Om du vill ha en enklare plug‑and‑play‑lösning, se XBB Dongle & PowerUnit (art.nr 48‑00421).

• Nominell spänning: 12 V
• Drivspänning: 9–36 V
• Maximal belastning: 240 W @ 12 V (om 10 A-utgångarna kombineras)
• Strömförbrukning i standby: 3–5,4 mA
• Dimensioner: 30 x 62,5 mm (Djup x Höjd)
• Material: Plast
• Vikt: 40 g
• IP-klassning: IP65
• Driftstemperatur: -30°C till +85°C
• Anslutning: 7-poligt relä
• Utgång: 2 x 10 A
• Ingång: 1 x analog ingång
• EMC/Godkännanden: RED 2014/53/EU, RoHS3 2015/863/EU, REACH 1907/2006, Bluetooth SIG D053188, ISO 14229-1, ISO 14229-7, CE

Stiftkonfiguration
Stift 1: CAN-L (Låg)
Stift 2: 9–36 V
Stift 3: CAN-H (Hög)
Stift 4: Analog ingångssignal
Stift 5: Utgång 1 (10 A)
Stift 6: GND (Jord)
Stift 8: Utgång 2 (10 A)

XBB Can-buss kopplingsrelä PP-CAN-FD

Med XBB PowerUnit extrareläet kan du enkelt ansluta flera extraljus eller tillbehör.

• XBB PowerUnit-reläet behöver en XBB Dongle® läsare/sändare kopplad i OBD-II-porten för att fungera
• Upp till tre XBB PowerUnit-reläer kan anslutas till en XBB Dongle
• Du behöver först XBB Dongle & PowerUnit OBD-II-reläsatsen 12/24 V för extraljus (produktnummer 48-00421) som sedan kan utökas med detta extra relä

XBB PowerUnit extra kopplingsrelä 12/24 V

XBB PowerUnit 6 är ett relä utvecklat för styrning av fordonsbelysning och gör det möjligt att ansluta upp till sex separata lampor i ett CAN‑bussstyrt fordon. PowerUnit 6 har sex utgångar, vardera med en maxbelastning på 120 W @ 12 V. Funktionen motsvarar den ursprungliga XBB PowerUnit‑modellen, men möjliggör fler ljus eller ljusfunktioner (t.ex. positionsljus, backljus m.m.) samtidigt.

PowerUnit 6 används tillsammans med XBB Dongle, exempelvis när extraljus ska installeras i ett fordon där styrsignalen inte kan tas direkt från lampans kabel och helljussignalen måste läsas via OBD‑II‑porten. Dongeln ansluts i OBD‑porten och skickar helljussignalen trådlöst till PowerUnit‑enheten, som i sin tur styr lamporna. En XBB Dongle kan ansluta upp till fyra PowerUnit‑reläer, vilket innebär upp till 24 utgångar om PowerUnit 6 används.

Reläet klarar upp till sex lampor à 120 W direkt. För kraftigare lampor kan PowerUnit 6 styra ett separat kopplingsrelä. Det är även möjligt att slå samman två utgångar för att driva en lampa upp till 240 W – då ska kablarna vara lika långa och av samma tjocklek för korrekt strömfördelning.

Tekniska data
• Nominell spänning: 12 / 24 V
• Driftspänning: 9–36 V
• Strömförbrukning i viloläge: 4–5,3 mA
• Maxbelastning: 6 × 10 A (~120 W @ 12 V)
• Flatstift: 10 × 6,3 mm
• Driftstemperatur: −40 till +85 °C
• IP-klassning: IP53

Tips för installation och användning:
• Installera alltid PowerUnit 6 stående med kontakterna nedåt (krävs för IP53‑klassning)
• Undvik högtryckstvätt nära enheten – ta bort reläet vid behov
• Placera XBB Dongle och PowerUnit 6 så nära varandra som möjligt för snabb signalöverföring

XBB PowerUnit 6 extra kopplingsrelä 12/24 V

XBB Smart Button är en trådlös fjärrkontroll för mångsidig använding av extraljus med hjälp av en XBB DongleUnit och Bluetooth-förbindelse. Med denna kan du släcka extraljusen även om bilens fjärrljus ännu är på (t.ex. då du kör i snöyra). Samma knapp kan också programmeras till att styra t.ex. backljusen.

XBB Smart Button Bluetooth strömbrytare/fjärrkontroll

Four Connect fleecetejp är idealisk för buntning och isolering av kablar. Tejpen är lätt att riva av för hand.

• Bredd: 19 mm
• Längd: 25 m
• Färg: svart
