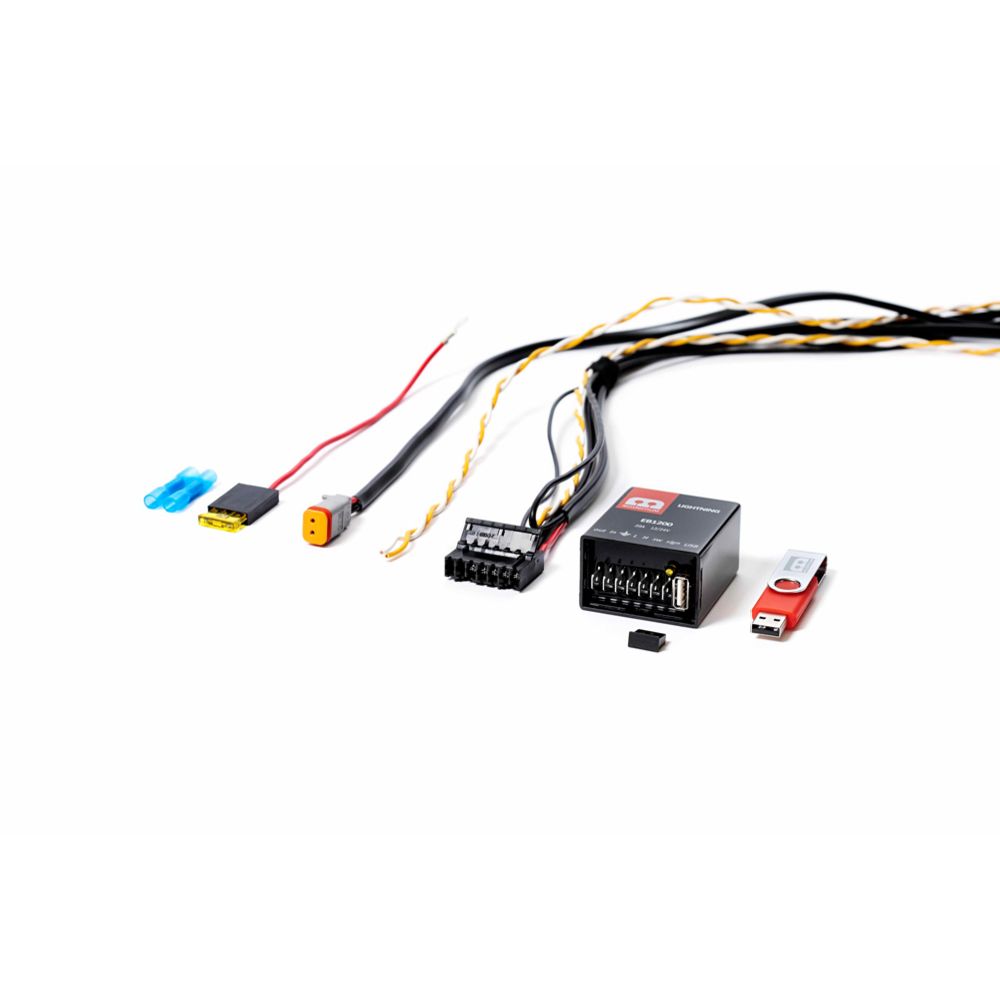

Name: Modernum Digital Lightning 1200 CAN-reläkabelsats
Brand: Modernum
SKU: 48-00958
Price: 2199 SEK

Övriga produkter

Biltillbehör

Extraljus och tillbehör

Monteringstillbehör för extraljus

Elinstallationstillbehör för extraljus

Modern reläkabelsats för extraljus i fordon med CAN-styrda ljus. Installationssatsen innehåller förstärkta kvalitetskablage med DT-kontakt för enkel montering av ljusramper och andra extraljus. Ingen kabeldragning till kupén krävs.

• Driftspänning: 12/24 V DC
• Max kontinuerlig ström: 13 A (20 A utan DT2-kontakt)
• Deutsch DT2-kontakt (max 13 A)
• Strömförbrukning: 3,6 mA
• Mått (styrdon/ECU): 60 x 50 x 32 mm
• Programvara laddas via USB från Modernums webbplats (USB ingår)
• E-godkänd

Observera:
• Vid extraljus med högre strömförbrukning än 13 A eller annan kontakt än DT2, kapa DT2-kontakten och anslut direkt till kablarna, eller använd Digital Lightning 1200-relä som styrrelä.
• Kontrollera alltid att fordonet finns med på tillverkarens kompatibilitetslista.
• Kräver anslutning till CAN-bussledningar. För att undvika ingrepp i ledningsnätet, använd 48-00957 R&D Lightning FX CAN-KEY eller 48-00421 XBB Dongle & PowerUnit OBD-II.

Modernum Digital Lightning 1200 CAN-reläkabelsats

XBB Dongle & PowerUnit är ett mycket snabbt och definitivt det enklaste sättet att installera ett extraljus eller annan extra enhet i en bil med OBD-II-port. När XBB Dongle är ansluten till bilens OBD-II-uttag får den information om extraljus direkt från bilens CAN-buss och sänder informationen trådlöst till XBB PowerUnit-reläet.

XBB Dongle konfigureras med XBB-mobilappen (tillgänglig för Android och iOS). Trådlös dataöverföring mellan enheterna gör installationen enklare och snabbare eftersom det inte behövs några kablar mellan bilens insida och motorhuvet.

Reläet har två utångar med en strömstyrka på 15 A och 5 A. Båda utgångarna kan programmeras att följa och koppla ihop olika funktioner, t.ex. om output 1 programmeras att följa fjärrljusen kan den direkt förse extraljus med ström och output 2 kan tillika följa t.ex. parkeringsljusen och förse ett separat parkeringsljus med ström.

Om du vill ansluta mycket kraftfulla lampor eller andra enheter med hög strömförbrukning så krävs ett separat effektrelä. XBB PowerUnit-reläet kan endast användas för att styra effektreläets excitering.

Kontrollera att din bil är listad under kompatibla fordon: https://www.xbb.se/xbbTable/bilmodeller.php

• För installation av ett extraljus eller annat tillbehör i ett fordon utrustat med en OBD-II-port
• Relä med 2 strömutgångar, 15 A och 5 A
• Stryrs via mobil XBB-app (Android och iOS)

Tips för installationen:
• Ladda ner appen och registrera dig som användare
• Kom ihåg att bekräfta ditt användarkonto med koden som skickas till din e-postadress
• Platstjänsterna måste vara aktiverade för att appen ska känna igen XBB Dongle & PowerUnit-reläet
• Installera alltid XBB PowerUnit-reläet upprätt, alltså med polerna vända nedåt (IP53-klassning endast vid installation på detta sätt)
• Om du installerar XBB PowerUnit-reläet i ett förmonterat kablage för extraljus ska du kontrollera att reläpositionernas anslutningar stämmer överens med reläpositionerna I de flesta serier måste positionen för jord- och excitationskablarna ändras.
• Tvätta inte med högtryckstvätt eller vatten nära XBB PowerUnit-reläet, koppla bort reläet innan tvätt vid behov
• Installera XBB Dongle och PowerUnit-reläet så nära varandra som möjligt för att hålla svarstiden kort, ett långt avstånd kommer att fördröja anslutningstiden avsevärt
• Följ anvisningarna noga och läs igenom dem ordentligt samt kontrollera i appen att SYSTEM_ACTIVE fungerar korrekt

XBB Dongle & PowerUnit OBD-II extraljusrelä 12/24 V

CanM8 sensor/styrenhet för extraljus:
• Installeras i helljus- och halvljussignalen på fordonets Can-buss
• Styrenheten känner igen och slår på 12 V 1 A-strömmen när fordonets helljus aktiveras

Installationsordning:
• Röd: 12 V (batteri + pol, använd 5 A säkring)
• Svart: Jordning (batteri - pol)
• Vit: Can High kabel
• Blå: Can Low kabel
• Violett: signal/excitering för extra ljusrelä 12 V (max 1 A)

Kontrollera alltid de korrekta bussanslutningarna hos fordonets importör.

CanM8 Cannnect Highbeam installationsrelä CAN-bus för extraljus

Kablage med brytare till Modernum Digital Lighting 1200 CAN-reläkablage.

• Med detta kablage kan extraljuset stängas av manuellt när det inte önskas användas.
• Kablage längd 3,5 m (2,5 m + 1 m)

Modernum Digital Lightning 1200 CAN-reläkabelsats
